該工程為東莞市常平鎮截污次支管網工程(石馬河流域)，總匯水面積為21.04km²，污水管網總長度15.42km(含預留支管)，管徑DN400~DN800，其中頂管段約2.26km，其余段采用鋼板樁支護或放坡開挖施工。

 工程概況

 該段頂管工程設計污水管為Φ500mm混凝土預制管，長度44m，管道埋深6.0m，采用頂管機進行施工，施工過程中不需要開挖路面，只需要一個很小的工作井和接收井;對交通和居民的影響較小;可以避免開挖施工的噪聲和揚塵污染，是一種環保型的管道非開挖施工方法。

 施工地層為中粗砂和砂質粘土地層。

  主要施工設備

施工選用XDN500H-L泥水平衡頂管機，該設備采用液壓驅動，防水、防潮性能好;整體結構緊湊，始發井直徑僅需3.5m，接收井需2.5m;可根據不同工況配置不同刀盤，同時刀盤轉速、頂進速度和泥漿流量均可無級調節，具備極佳的工況適應性。

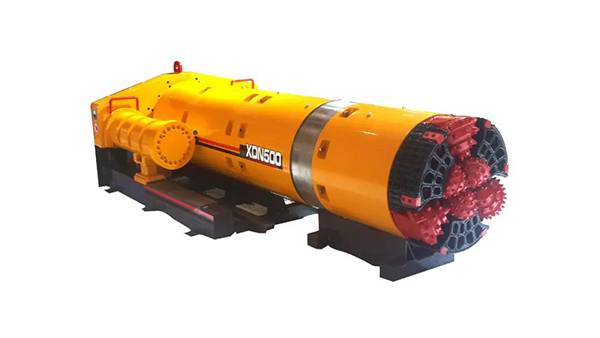

徐工XDNH500H-L泥水平衡頂管機

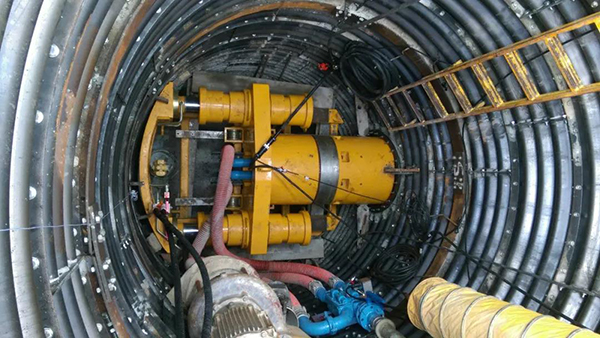

 施工流程

 施工效率

 該段頂管工程綜合施工效率約2m/h(包含接管和頂進時間)。

 案例小結

 1. 對于含有大量地下水的砂土層頂管施工，需根據施工要求采取必要的止水措施，例如雙層止水圈甚至高壓旋噴止水等措施，以防止地下水從洞口大量涌出而影響施工。

 2. 在松散的砂土層進行頂管施工時，機頭入洞時應該緩慢推進，可暫時關閉進排泥泵以防止沖垮洞口，待頂進一段距離后再開啟進排泥泵進行循環。

 3. 土層頂管施工，需要注意地層切削量和出渣量的對比，以防止地下土體垮塌后隨泥水循環流失，造成后期地面沉降，必要時可采用小泵量頂進或間歇性排泥等操作方式。

 （文、圖/由徐州徐工基礎工程機械有限公司提供）
